一文掌握：管道+閥門+儀表+機泵！配管設計中常見的錯誤詳解

計中經常由于設計人員的疏忽及經驗不足，會造成管道布置不合理，操作檢修不便，外表不美觀的情況。為提高設計質量，減少常識性錯誤的發生，本文為大家整理了配管設計中這些最常見的實例！



大綱預覽

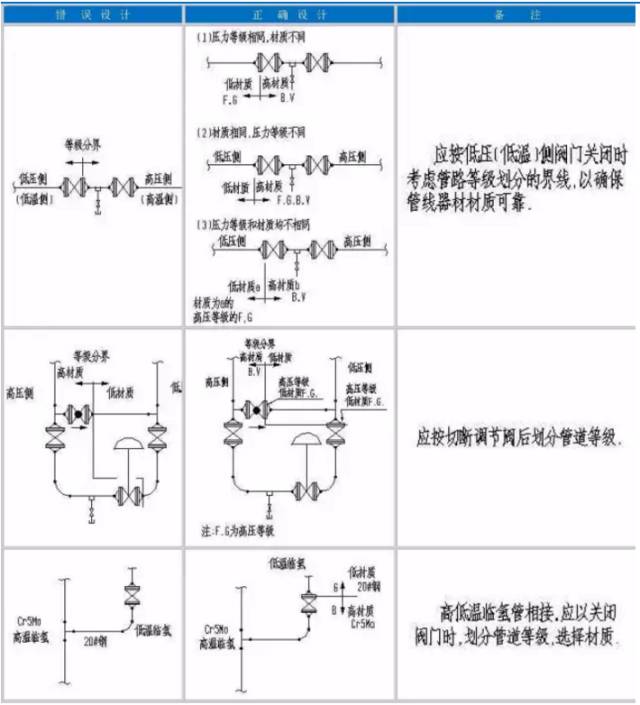

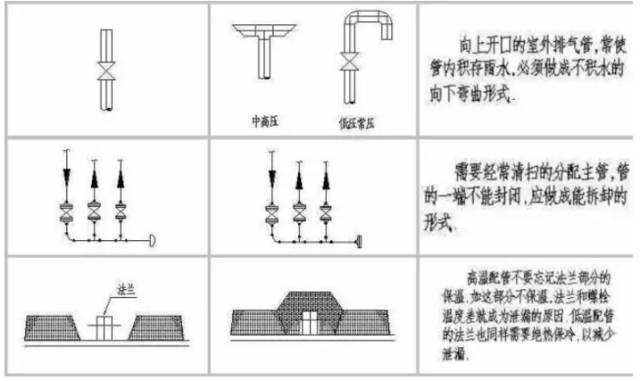

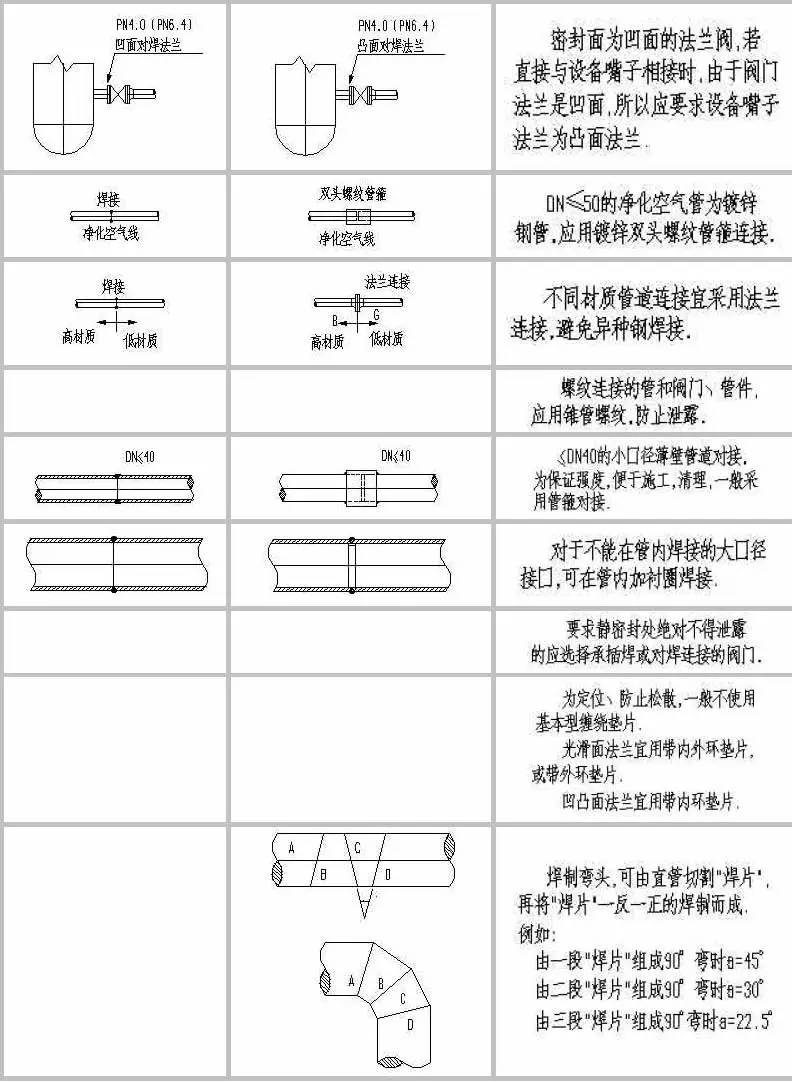

1.管道選材和等級分界

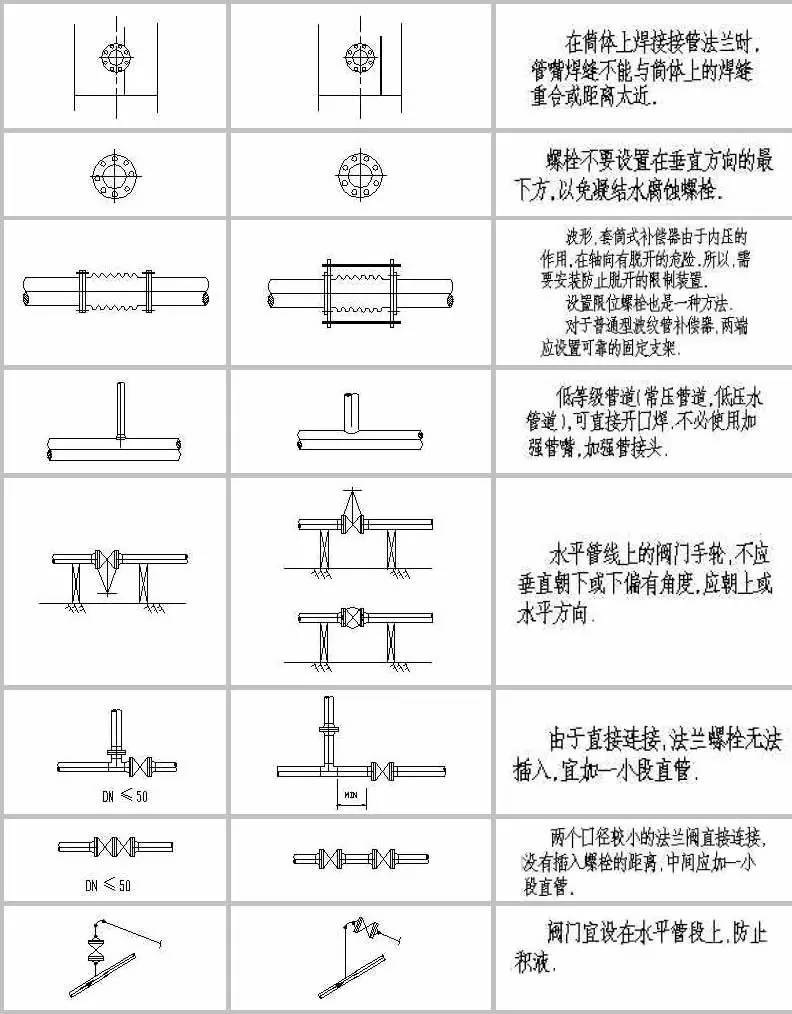

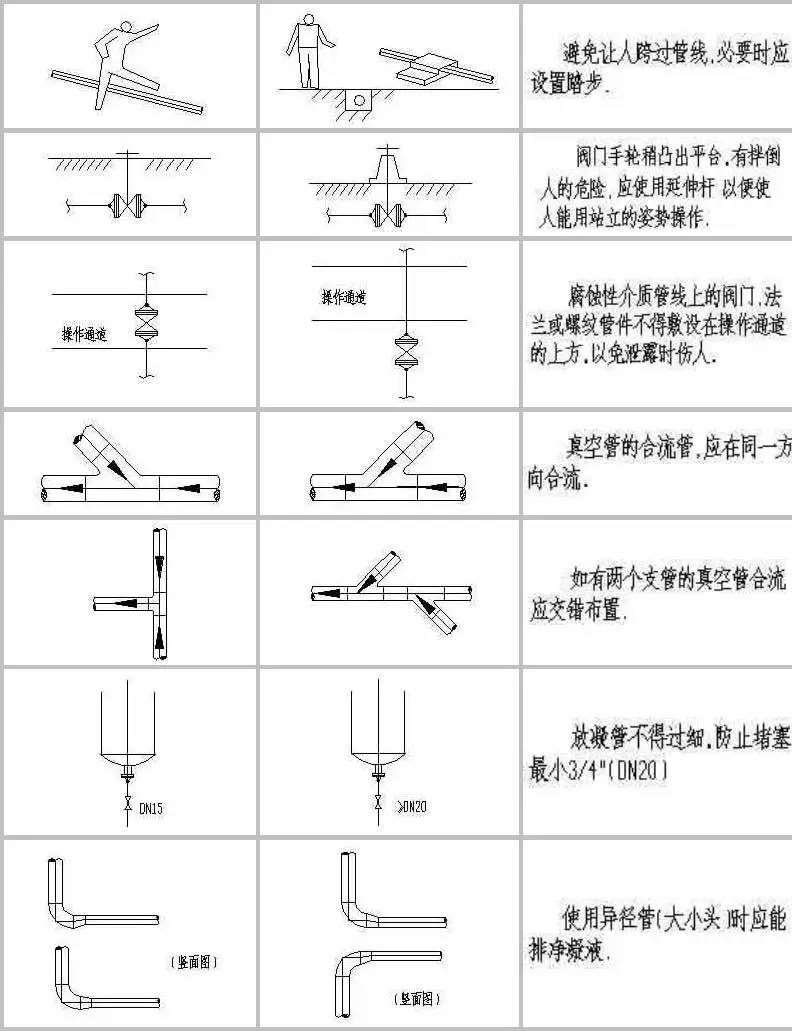

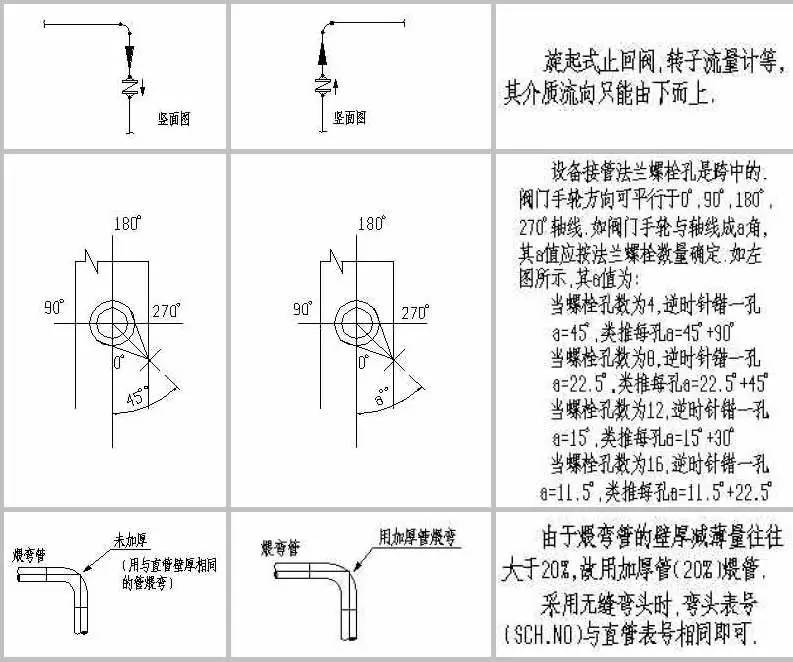

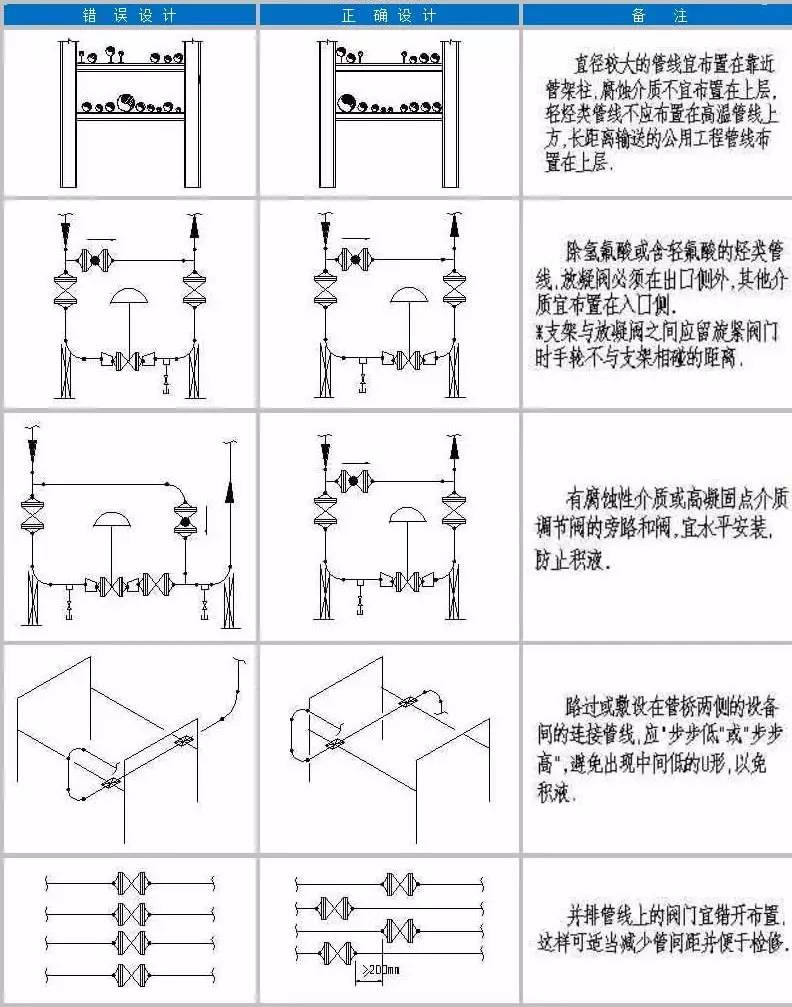

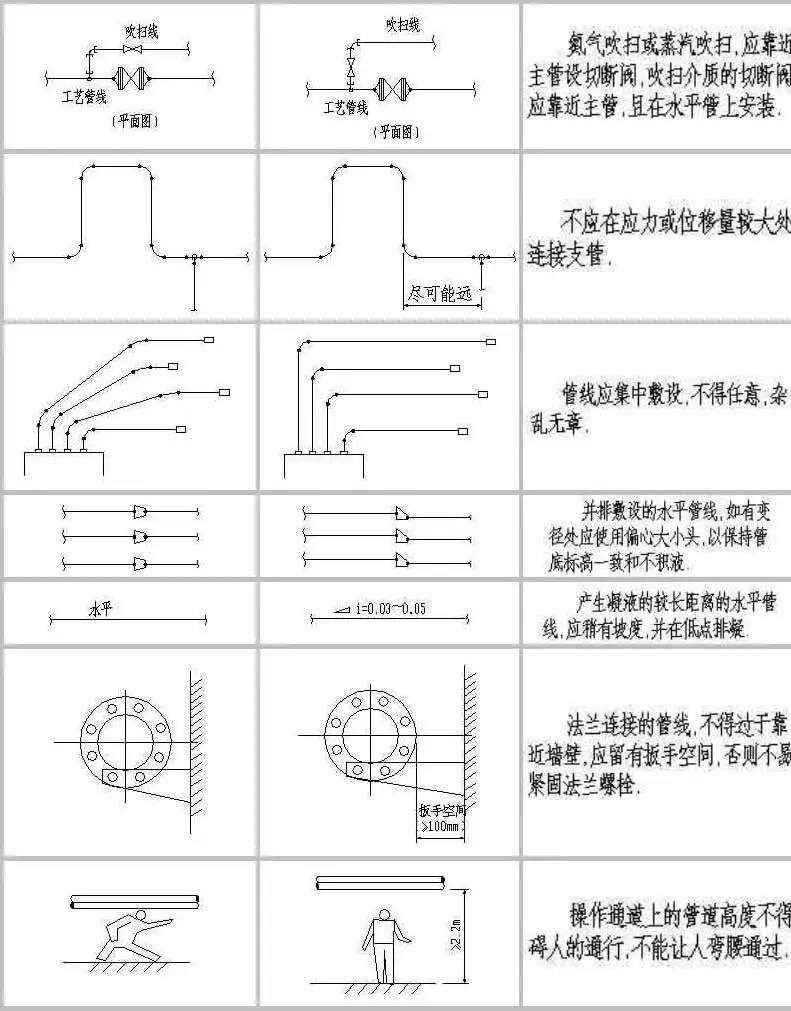

2.管道及閥門的布置

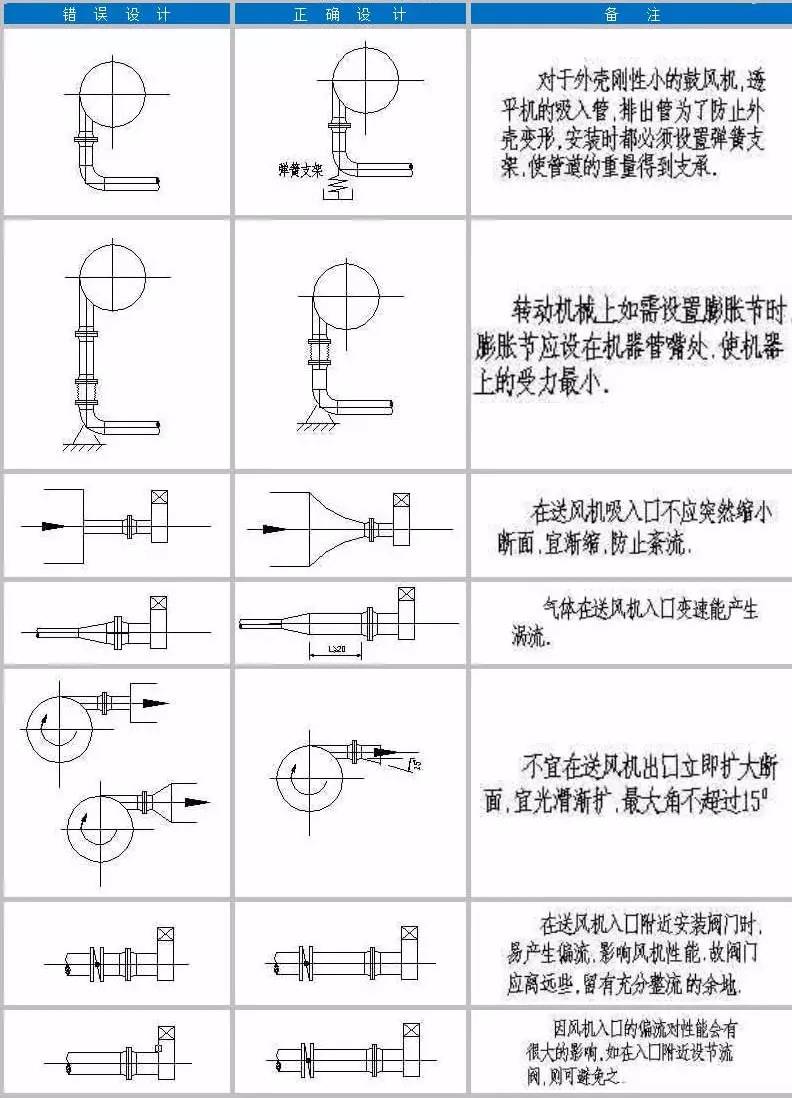

3.機泵周圍的管線設計

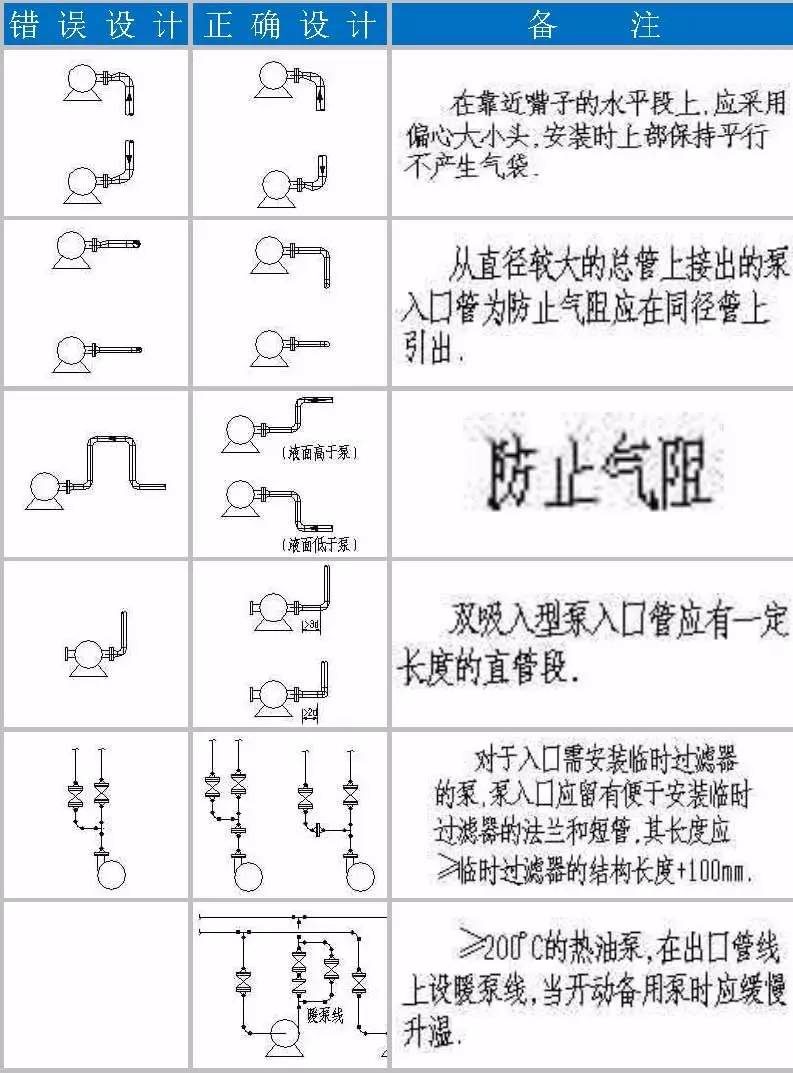

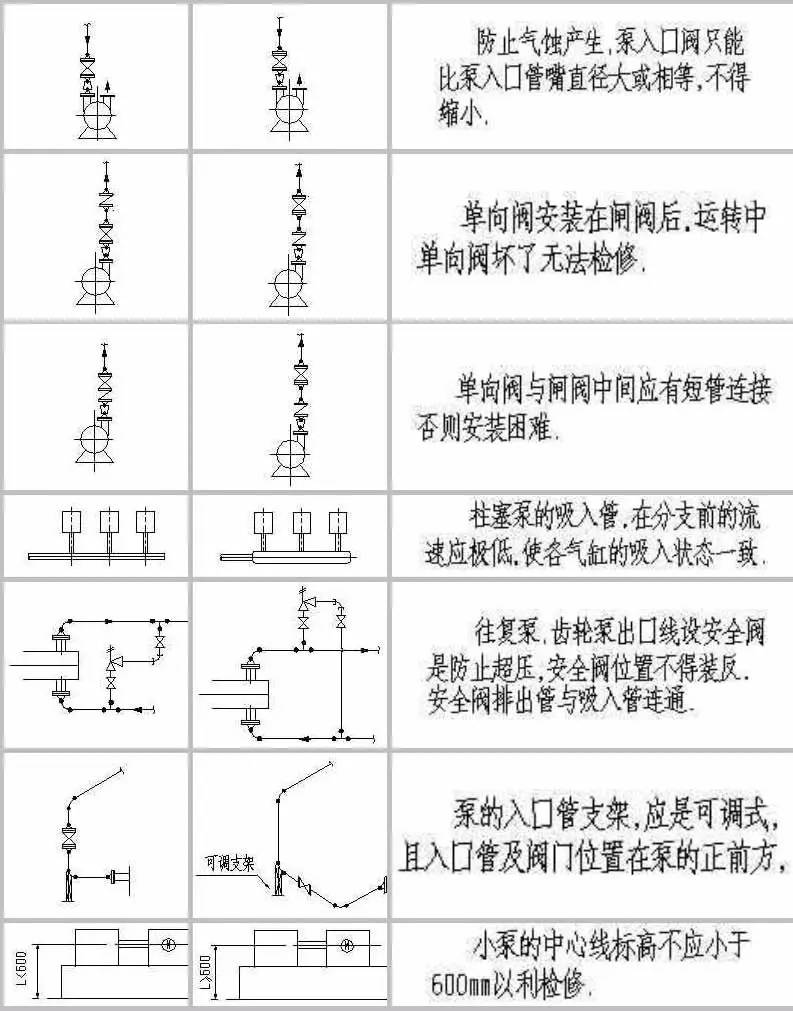

4.泵的管線設計

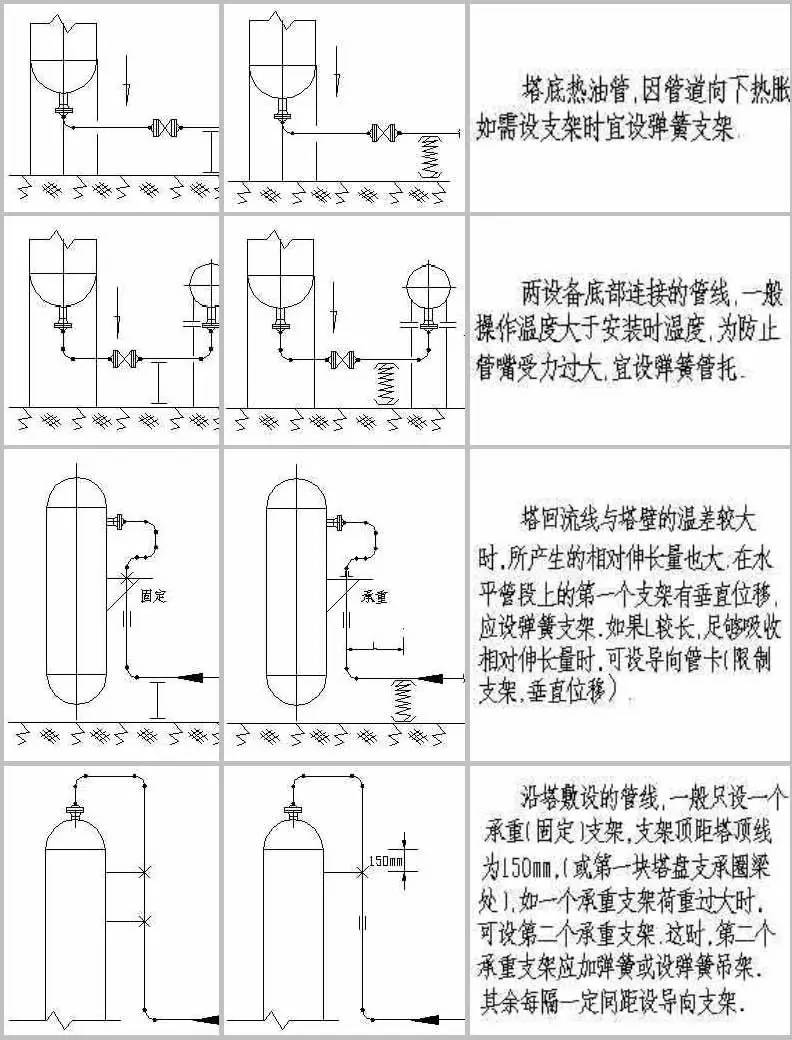

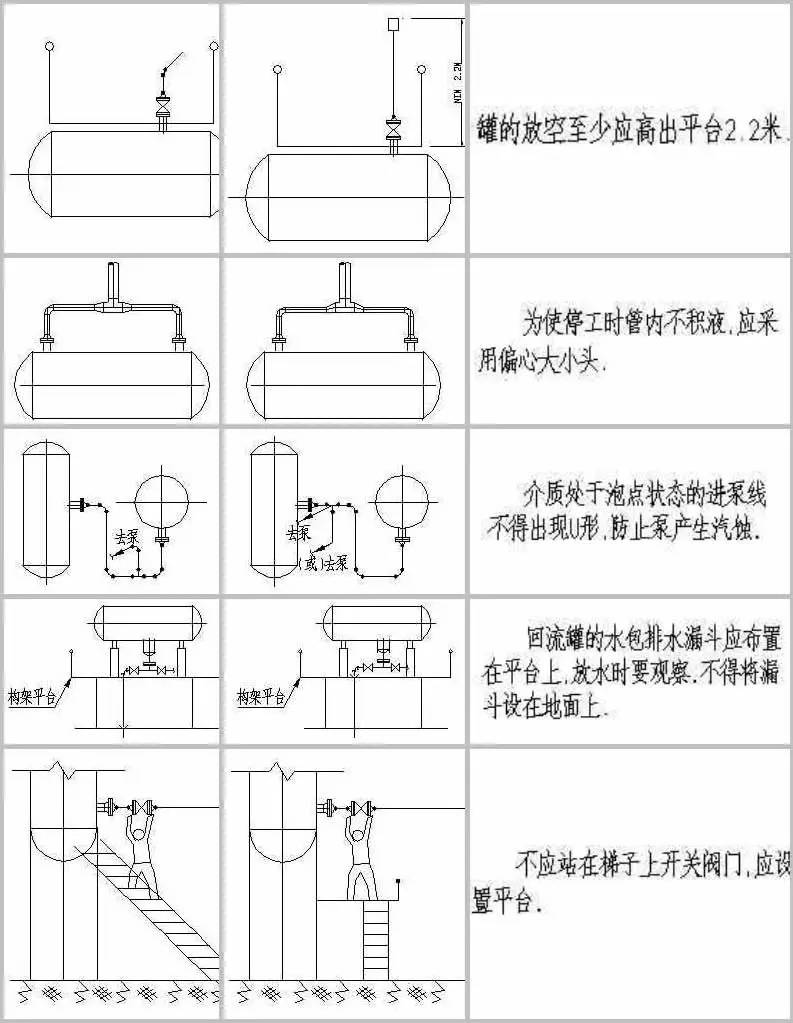

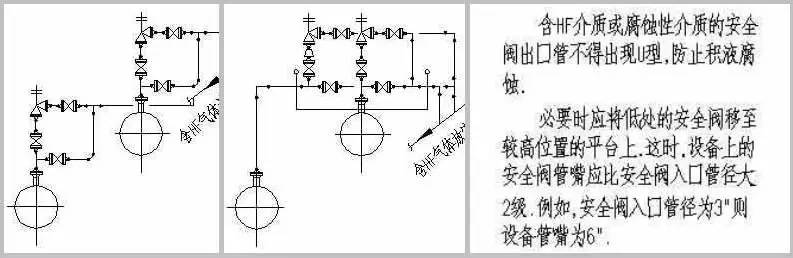

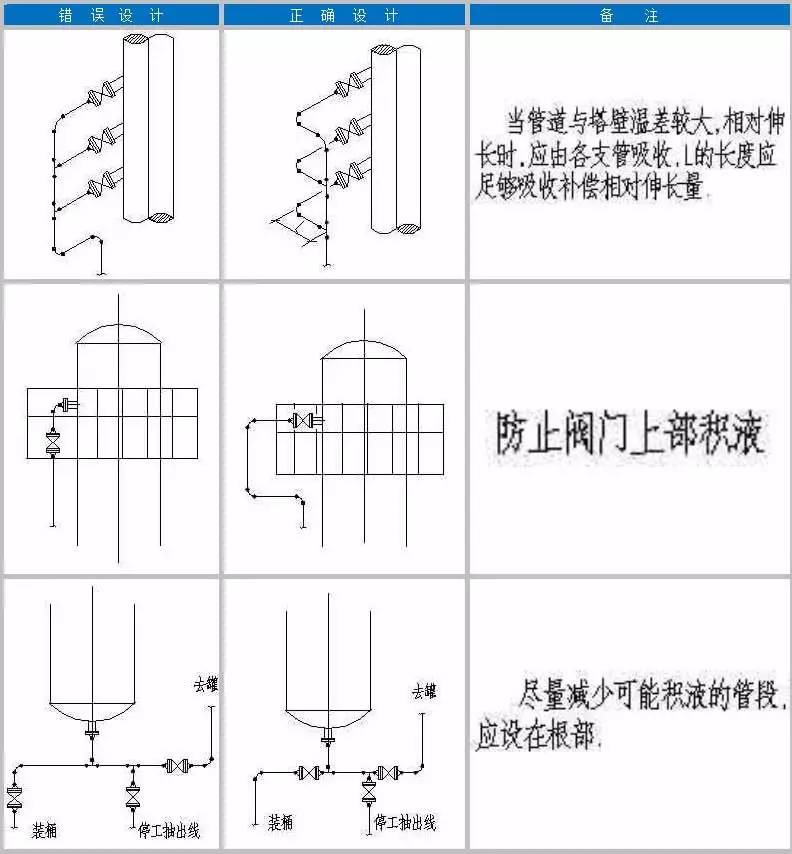

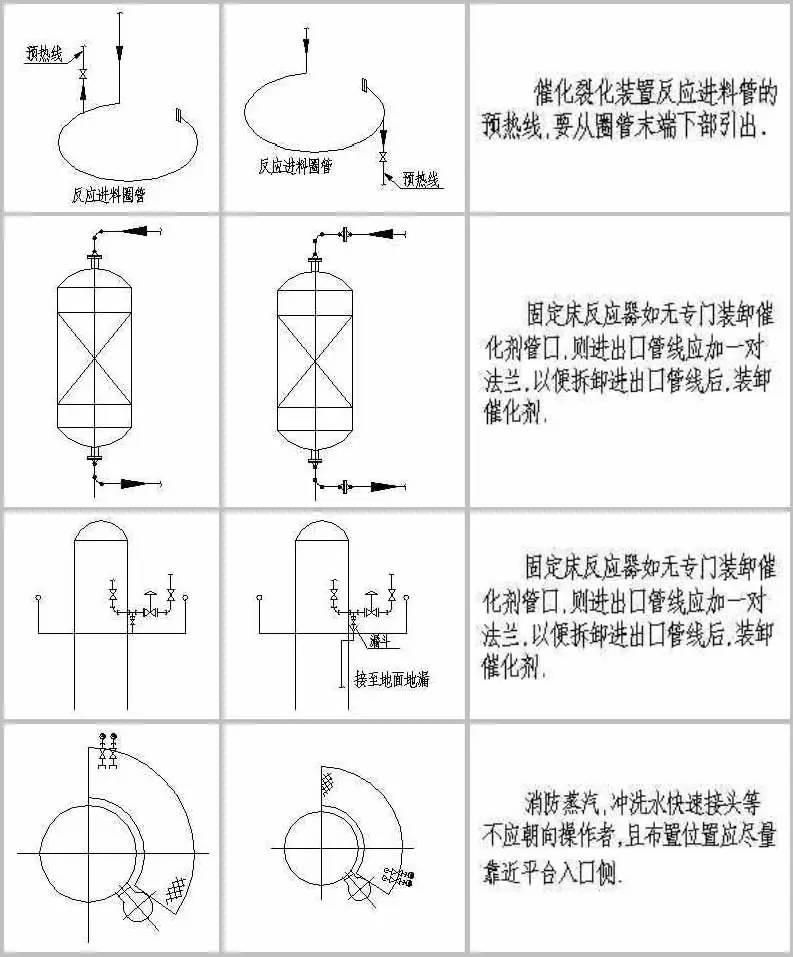

5.塔及容器的管線設計

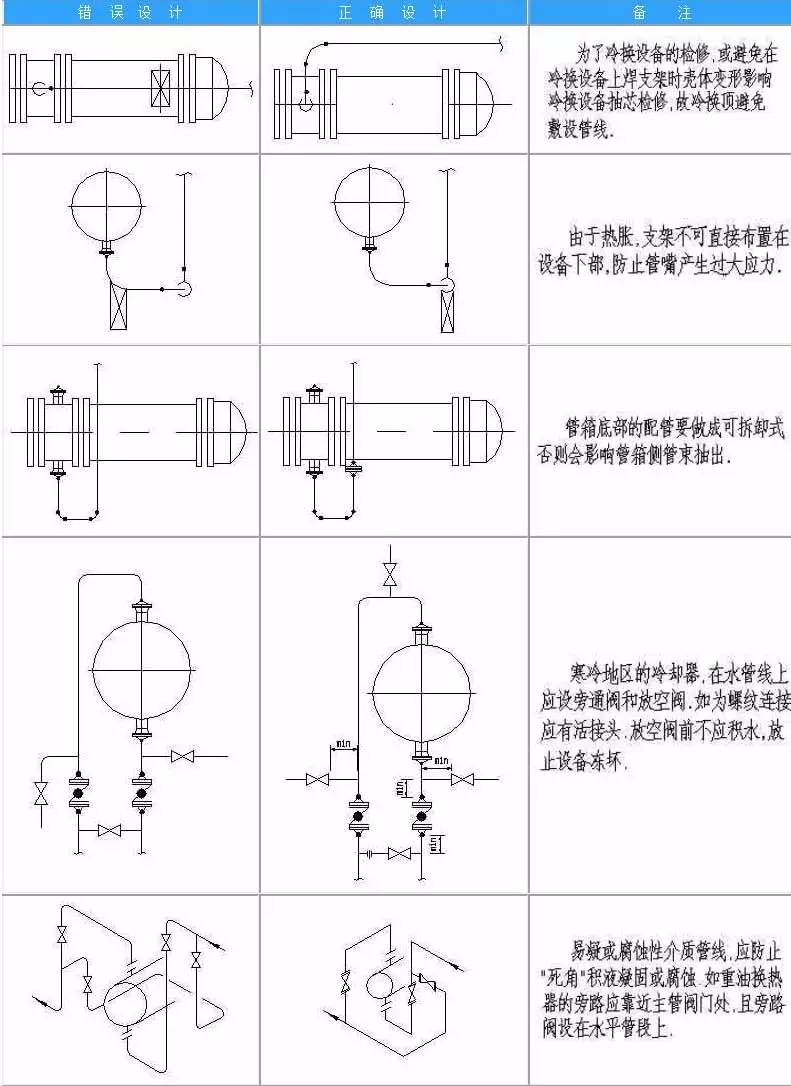

6.冷換設備的管線設計

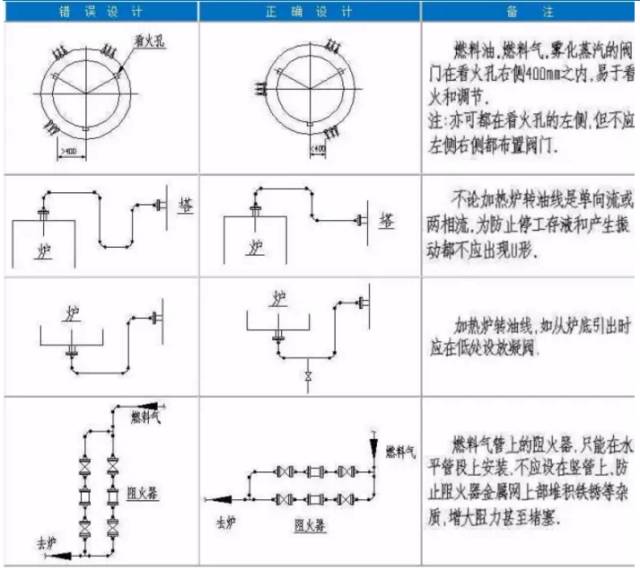

7.加熱爐的管線設計

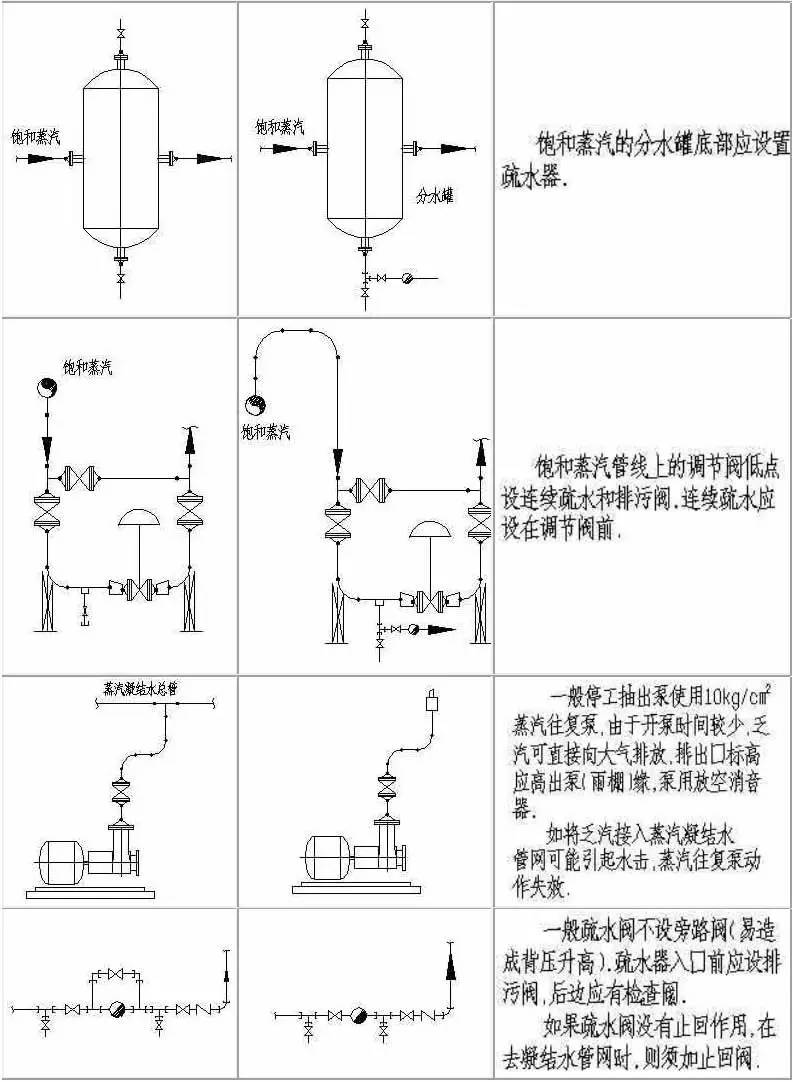

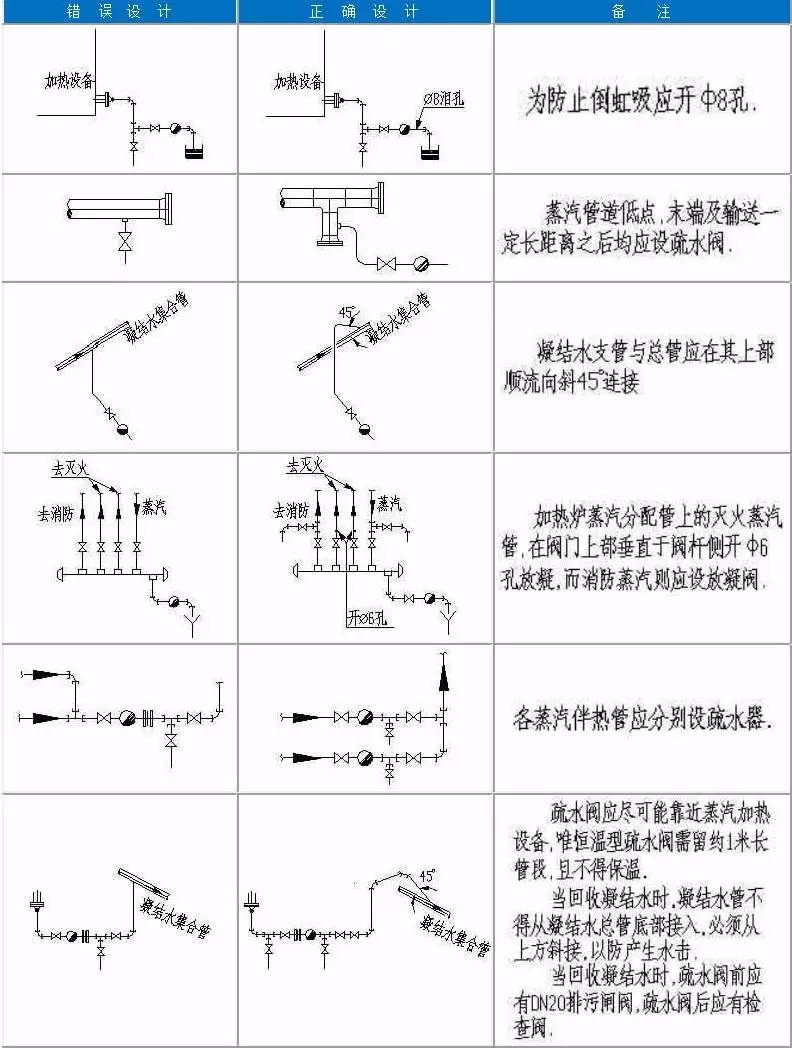

8.蒸汽管道的布置

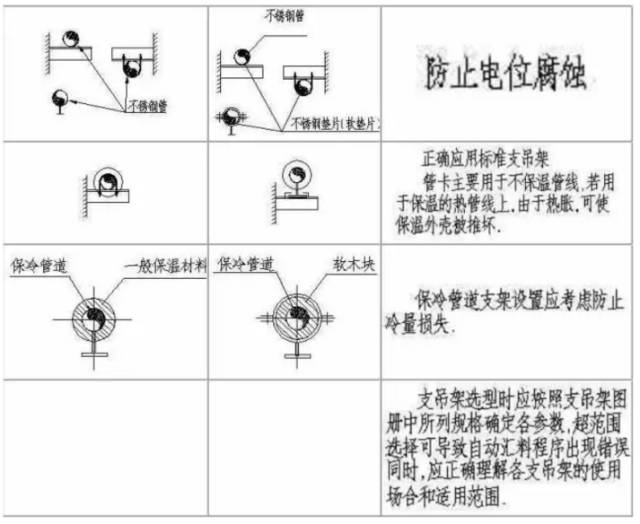

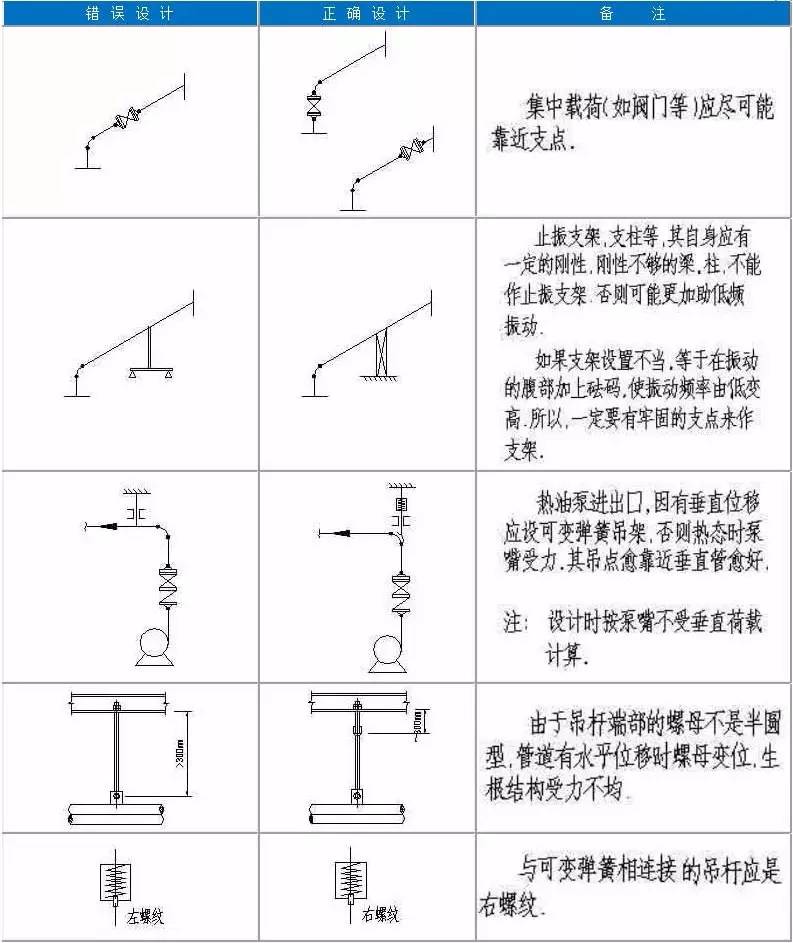

9.支架設置

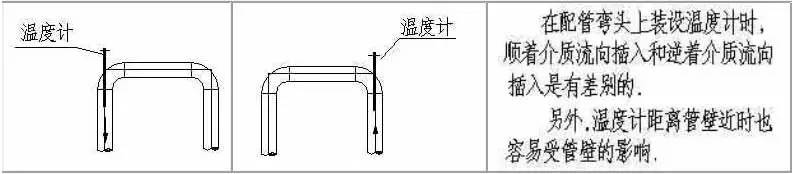

10.儀表元件的布置

1

管道選材和等級分界
